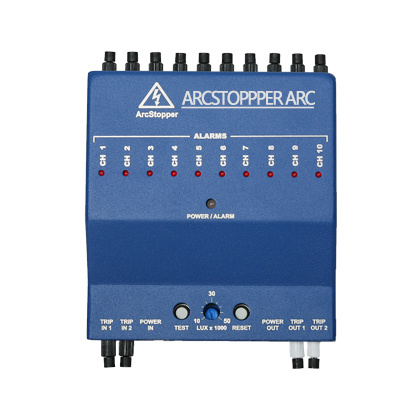

ArcStopper弧光单元
    发布时间: 2018-09-10 10:59
ArcStopper弧光单元
弧光单元直接连接弧光传感器，一台弧光单元可连接10个弧光传感器。弧光单元可安装在需要保护的几个开关柜中的任意一个柜子内，从一个弧光单元到另一个弧光单元或主控单元只需一根光纤即可。
 弧光单元面板上的电位计用来调整感光的灵敏度，校准好后，则把信息传递到下一个弧光单元或主控单元。电位计同时校准弧光单元中的所有弧光输入口，当弧光单元连接所需的光纤安装完毕后，必须进行光调节。

技术参数

工作电压

12VDC

功耗

1W

输入

10个光信号输入口

直接在弧光单元面板显示相应地址

2个光信号输入口

接收主控单元或弧光单元的光报警信号

1 个数据传输口

辅助电压

输出

2个光信号输出口

输出跳闸信号,至其他弧光单元或主控单元

1 个数据传输口

辅助电压

显示

2种颜色信号灯

正常功能： 绿灯

弧光报警：红灯（超过弧光整定值）

8个报警灯

指示弧光报警地址

按钮开关

复位按钮

弧光单元复位

测试按钮

测试的时候按5秒钟进行测试

动作时间

在1 ms内

调节光感应强度范围

10klx…50klx

运行环境

运行温度0…+70°C

贮存温度-25…+85°C

尺寸

134×125×42mm

重量

0.2kg
